Назначение:
1. В гидравлической системе управления, когда буровой инструмент внутри скважины, он может
герметизировать кольцевые пространства разных размеров; при отсутствии бурового инструмента
в скважине, он может полностью закрытыть устье скважины. В этом керна, лесозаготовки, когда
произошло выброса, могут быть закрыты Келли, колонковые инструменты, кабели, канаты и другие
скважины кольцевое пространство, образованное. В клапана редуктора давления и аккумуляторные
буфере с до 18 градусов, изучая хорошо без вычета сварных бурильных труб, вынуждены были от
операций бурения.

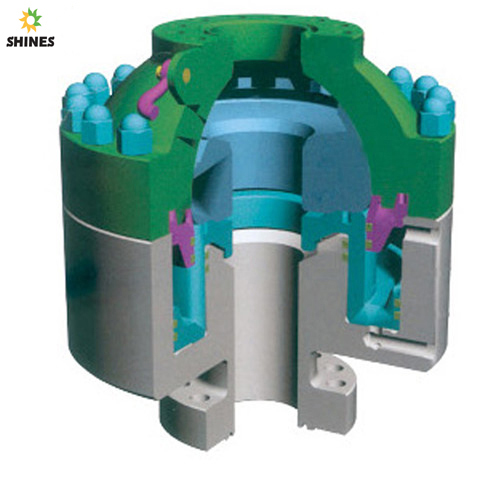

2. Принципы работы кольцевого превентора:он управляется гидравлической системой управления.
В закрытом состоянии масла под высоким давлением в середине корпуса порт закрыт нижнюю камеру
поршня, толкать поршень вверх, сжимая резиновую основу конуса поршня. Изза ограничений крыши,
пластиковые ядро может быть выдвинут только до устья скважины центра,
держите, пока сверло или в закрытом устье скважины, подключение достичь своей цели. Если вам нужно,
чтобы открыть скважин, управлять клапаном гидравлической системы управления, масло высокого
давления входит в открытую полость на вершине поршня от верхней открытой масленки , толкая поршень
вниз, закрыть полость и сбросить давления , давления на резиновой вставки конуса удаляет, резиновое
ядропод ролью эластичностипри себе постепенно восстановлено, открывает устье скважины.
Требование:
(1) когда выброс произошел без бурильной машинойс в буровой скважине , можно использовать кольцевой
превентор для управления устьем скважины, но стараться не делать долго герметизацию:
вопервыхпервых, резиновое ядро легко повредит, вовторвых, отсутствует блокирующее устройство. Под
неспециальными обстоятельствами, нельзя блокировать пустую скважину.
(2) при проведении бурильной операции с кольцевым превентором, должно использовать бурильные
инструменты с 18наклоном . буравить медленнее мимо соединений , все резиновые манжеты на бурильной
машине должны быть полностью удалены.
(3) кольцевой превентор в закрытом состоянии, давление закрытия ниже 5 МПа ,бурильная машина может
работать спуско-подъёмно,но запретить вращения бурильной машины.
(4) запретить открытыть кольцевой превентор для удаления давления в скважине ,чтобы не повредить
резиновое ядро.
(5) обеспечить каждое полное открытие скважины, чтобы чтобы не повредить резиновое ядро.
(6) после цементирования, блокирования и другой операции, нужно очистить внутренную полость,
оставить переключатель гибким.
(7) При установке или удалении кольцевого превентора, необходимо обратить особое внимание на
уплотнительное кольцо и стальную канавку, нельзя сбить или царапать.
(8) после входа в целевую зону и выхода из неё, проверить герметизацию скважины . Нежелательно и
должно быть немедленно замененить.
(9) должно регулярно испытать давление на кольцевой превентор в соответствии с действующими
стандартами,
Детали :
|
序号 |
Название |
Кол-тво |
Материал |
Замечание |
|
1 |
крышка |
1 |
ZG30CrMo |
|
|
2 |
резиновое ядро |
1 |
нитрильный
каучук |
|
|
3 |
опорное кольцо |
1 |
ZG30CrMo |
|
|
4 |
поршень |
1 |
ZG30CrMo |
|
|
5 |
оболочка |
1 |
ZG30CrMo |
|
Спецификация и технические характеристики:
|
Модель |
условный проход(mm) |
Робачее давление
(Mpa) |
Буроввые средства(in) |
Давление управления(Mpa) |
Соединение верхней части |
Соединение нижней части |
Время блокирования(S) |
Температура(℃) |
Среда |
Габарит (длина×ширина×высота) |
Масса
（kg） |
|
FH54-14 |
Φ540 |
14 |
0～21 1/4" |
10.5 |
API 6B 54－14
R73шпиль |
API 6B 54－14
R73шпильк |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы |
φ1372×1480 |
4800 |
|
FH53-21 |
Φ530 |
21 |
0～20 3/4" |
10.5 |
6BX 53－21
R74шпиль |
6BX 53－21
R74шпильк |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы, |
φ1400×1400 |
4800 |
|
FH23-21 |
Φ230 |
21 |
0～9" |
10.5 |
API 6B 9〞-21
R49шпиль |
API 6B 9〞-21
R49шпильк |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы, |
φ1052×1000 |
3200 |
|
FH35-70/105 |
Φ346 |
70 |
0～13 5/8" |
10.5 |
6BX 35－70BX15шпилька |
6B 35－105BX159 шпилька |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы, |
Φ1350×1235 |
7200 |
|
FH35-35/70 |
Φ346 |
35 |
0～13 5/8" |
10.5 |
API 6BX 35－35BX16шп |
API 6BX 35－70
BX15шпиль |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы, |
Φ1270×1300 |
6100 |
|
FH35-35 |
Φ346 |
35 |
0～13 5/8" |
10.5 |
API 6BX 35－35
BX160шпи |
API 6BX 35－35
BX160шпил |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы, |
Φ1270×1160 |
5890 |
|
FH35-21 |
Φ346.1 |
21 |
0～13 5/8" |
10.5 |
API 35-21
R57шпиль |
API 35-21
R57шпильк |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы |
φ1178×876 |
4320 |
|
FH28-70/105 |
Φ280 |
70 |
0～11" |
10.5 |
API 6BX 28-70 BX158шпи |
API 6BX 28-105 BX15шпиль |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы, |
Φ1350×1235 |
4200 |
|
FH28-35/70 |
Φ280 |
35 |
0～11" |
10.5 |
API 6B 11〞-35
R54шпиль |
API 6B 11〞-70
BX15шпиль |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы, |
Φ1138×1105 |
4100 |
|
FH28-35 |
Φ280 |
35 |
0～11" |
10.5 |
API 6B 11 〞-35 R54шпиль |
API 6B 11 〞-35 B54шпильк |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы, |
Φ1138×1090 |
3900 |
|
FH28-21 |
Φ280 |
35 |
0～11" |
10.5 |
API 6B 11 〞-35 R53шпиль |
API 6B 11 〞-35 R53шпильк |
30 |
--29～+121 |
газ,воды ,нефть
буровые растворы, |
Φ1138×1090 |
3200 |
|
FH18-35/105 |
Φ180 |
35 |
0～7 1/16" [1] [2] 下一页 |
| |
 |
