Гидравлический плашечный превентор, являясь важней составной частью установки управления
скважиной, имеет гибкие закрытие и открытие, легкое управление, безопасностную эксплуатацию
и удобное обслуживание.
1. Назначения
Плашечный превентер может герметизировать межтрубное пространство между обсадными колоннами,
полностью закрыть устье. При условиях герметизации, можно проводить операции, такие как
циркуляцию бурового раствора, дросселирование и выпуск, глушение скважины с помощью четверника
в нижней части и трубопроводов, связанных с выходом на корпусе. При особенных ситуациях, можно
отрезать буровой инструмент с целью глушения скважины. Можно подвесить буровой инструмент.
Пользование плашки с изменяемым диаметром можно герметизировать межтрубное пространство
между обсадными колоннами разных размеров и обсадными трубами в определенном участке.
2. Конструктивные особенности:
1 ) Форма. корпус обычно похож на квадратик, по середине расположены вертикальное сквозное
отверстие, через которое проходит буровой инструмент, и камера, где плашка осуществляет
горизонтальное движение.
2) Способ соединения. На верхней и нижней частях имеются 3 способа соединения: шипованное ,
фланцевое и хомутовое. Размеры соединяющих фланцев, болтов, хомутов, стальных корыт
выполняются по стандартам API.
（2）Конструкция шибера и его эксплуатационные особенности.
Шибер с двумя заменяемыми поверхностями, верхняя и нижняя поверхности плашки симметрично
расположены. Для замены буровых инструментов разных размеров только нужно отдельно заменить
резиновые уплотнительные полукольца и поджимные блоки плашки, остальные элементы
взаимозаменяемы; Для плашки с одной пользуемой поверхностей, опрокитывать не допускается.
Срезная плашка может отрезать устьевой буровой инструмент и полностью закрыть устье. плашка с
изменяемым диаметром распространяется для герметизации буровых инструментов разных размеров и
обсадных труб в определенном участке.
（3）Особенности герметизации плашки
Шибер в плавающем состоянии, автоматически удаляет песок, автоматически центровать и
самостоятельно продвигать, могут достигать цели эффективной герметизации скважины при помощи
давления в скважине, то есть, герметизация верхней части шибера с корпусом, герметизация передней
части шибера с трубой, герметизация корпуса с боковой дверкой, герметизация поршневого штока с
боковой дверкой.
（4）Запирающий механизм плашки.
Ручной запирающий механизм закрывает плашку за счёт ручного вращения ручного колеса.
При эксплуатации нужно обращать внимание на то, что ручной запирающий механизм предназначен
только для закрытия плашки, а не может открывать плашку. После закрытия плашки ручным
запирающим механизмом, при необходимости открытия плашки сначала нужно провести возврат
ручного запирающего механизма в исходное положение и деблокировать, затем открыть плашку
гидравлическим способом.
Детали：
|
NO. |
Название |
Кол-тво |
Материал |
Замечание |
|
1 |
Запирающий вал |
4 |
42CrMo |
|
|
2 |
Крышка |
4 |
30CrMo |
|
|
3 |
Промежуточный фланец |
4 |
25CrNiMo |
|
|
4 |
Поршень |
4 |
42CrMo |
|
|
5 |
Плашка |
2 |
25CrNiMo |
|
|
6 |
Штифт |
16 |
40CrNiMo |
|
|
7 |
Корпус |
1 |
25CrNiMo |
|
|

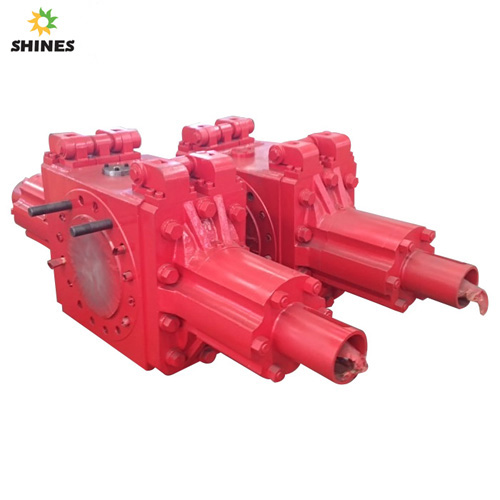

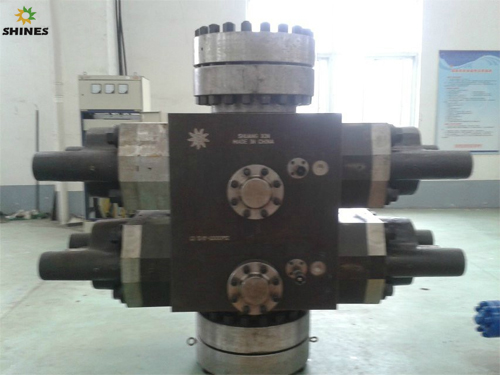

7 1/16"-5000psiДвухплашечный превентор
