节流阀简介

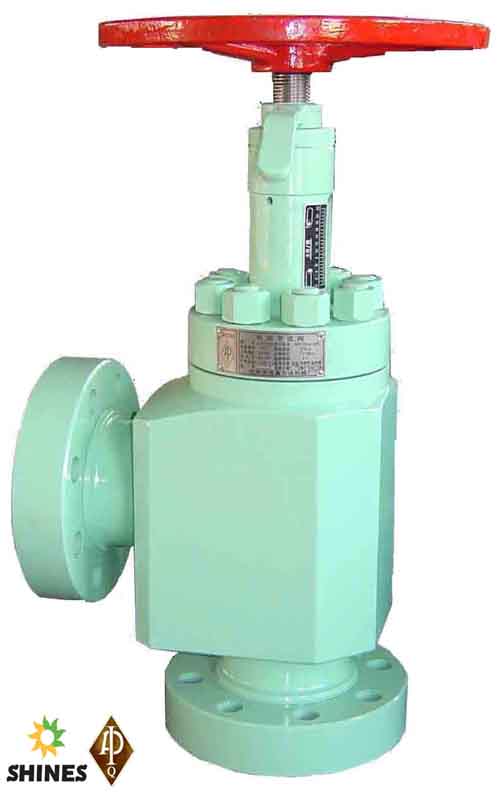

节流阀作为采油树和管汇的主要部件，主要用于控制油井井口产量，其工作压力级别可达10000psi。节流阀分可调式节流阀和固定式节流阀两种类型，可调节节流阀通过转动手轮带动阀杆进退来调节节流油嘴开赌面积的大小，达到控制、调节产量的目的。固定式节流阀则通过更换不同孔径的节流嘴来改变流道截面的大小，以实现对流量的控制。

节流阀有如下特点:

1、固定式节流阀阀盖与阀体采用由壬连接，装拆迅速方便;

2、阀杆顶针和油嘴内套采用特种硬质合金制造，耐腐蚀，耐冲刷;

3、可调节流阀的阀盖上设计带有机玻璃防护的开度指标牌，能观察到阀杆处在任意位置时节流孔道的实际面积。

4、手轮逆时针旋转为开，顺时针旋转为关。

5、产品零件明细表

序号	名称	数量	材料	备注
1	衬套	1	聚四氟乙烯
2	阀体	1	35CrMo
3	阀盖螺栓	8	35CrMo
4	“O”形圈	2	NBR
5	阀座套	1	35CrMo
6	阀座	1	YG8
7	阀杆接头	1	35CrMo
8	阀芯	1	YG8
9	“O”形圈	2	NBR
10	填料函	1	35CrMo
11	“O”形圈	2	NBR
12	阀盖	1	35CrMo
13	填料压盖	1	35CrMo
14	阀盖螺母	8	35CrMo
15	阀杆	1	2Cr13
16	支架	1	40Cr
17	马鞍键	1	45
18	阀杆螺母	1	ZCuA19-4
19	手轮	1	QT400-17
20	指示环	1	2Cr13
21	阀罩	1	Q235
22	轴承压盖	1	40Cr
23	轴承	2		标准件
24	平键	1		标准件
25	注油杯	1		标准件
26	填料垫片	2	2Cr13
27	填料	5	FKM
