大型立式储罐钢制网壳

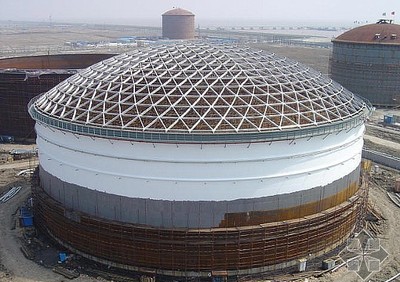

随着石油化工的飞速发展，油罐的生产制造越来越趋向大型化，对于容量大于10000m³的大型储罐，用传统的桁架拱顶结构来制造已不适应大跨度的要求，且罐顶钢材用量大，安全性差。以网壳顶取而代之是储罐大型化发展的必然趋势。网壳顶是一种****的专用技术,整个罐顶由网架和蒙皮组成。网壳由节点和杆件组成,用螺栓紧固。网壳安装完毕后,将蒙皮板焊好,再与网架相焊接,使成为一个完整的网壳罐顶。

其结构特点如下：

1、网壳罐顶由于结构设计新颖，且强度高，抗变形好，较桁架拱顶节省钢材。例如：一台20000m³罐顶可节省钢材50吨。

2、网格结构特点是空间三向传力，所以罐顶各部位受力均匀。

3、网壳顶为单跨度结构，不需任何内支撑，且跨度越大，经济指标越好。

4、正装和倒装的储罐以及旧罐改造均可安装网壳。网壳零部件全部在加工厂预制好，在安装现场进行装配。安装工期短，一台10000m³网壳使用10个专业安装人员，10天即可竣工。

5、网壳采用工厂化、定型化制作，****度高、安装后曲面平滑美观。

6、网壳为受力结构，蒙皮只作为维护结构，在使用构成中，若因蒙皮受腐蚀损坏，可只更换蒙皮板，不必换整个顶盖。

7、网壳为球面，外观十分美观，抗震性能好。

8、与原板主式顶盖结构相比，可节省钢材20-30%，直径越大，效果越明显。

9、节点短程线梁构成，短程线梁为工字形梁，梁与梁之间构成三角形结构，再通过节点形成网壳，将三角形铝板镶嵌在网架结构中，并由压条和螺栓锁定.
